相信大家在工作中都使用过 VPN，通过 VPN 可以让我们访问到公司局域网内部服务。本篇文章为大家介绍 VPN 原理中的 TUN/TAP 虚拟网络设备，同时也是后续「手写VPN」教学的基础内容。

一、什么是 TUN/TAP ？

tun/tap 设备是操作系统内核中的虚拟网络设备，是用软件模拟的网络设备，提供与硬件网络设备完全相同的功能。主要用于用户空间和内核空间传递报文。

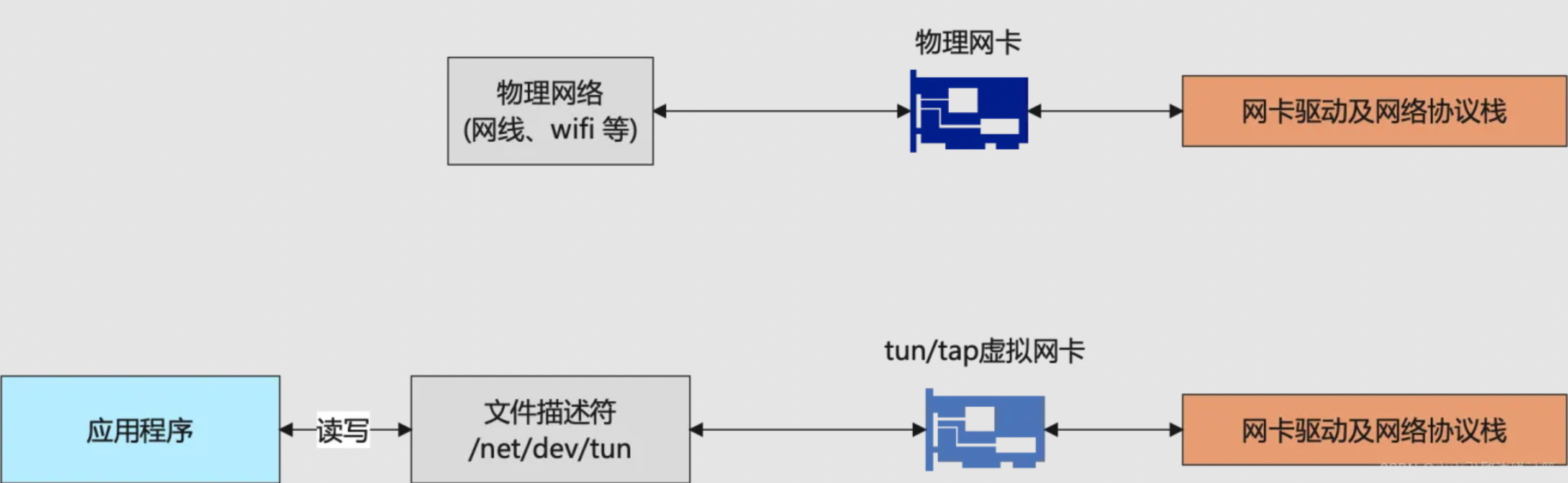

物理网卡与tun/tap虚拟网卡

tun/tap 设备与物理网卡的区别，如上图所示:

对于硬件网络设备而言，一端连接的是物理网络，一端连接的是网络协议栈。
对于 tun/tap 设备而言，一端连接的是应用程序（通过字符设备文件 /net/dev/tun），一端连接的是网络协议栈。

二、工作原理

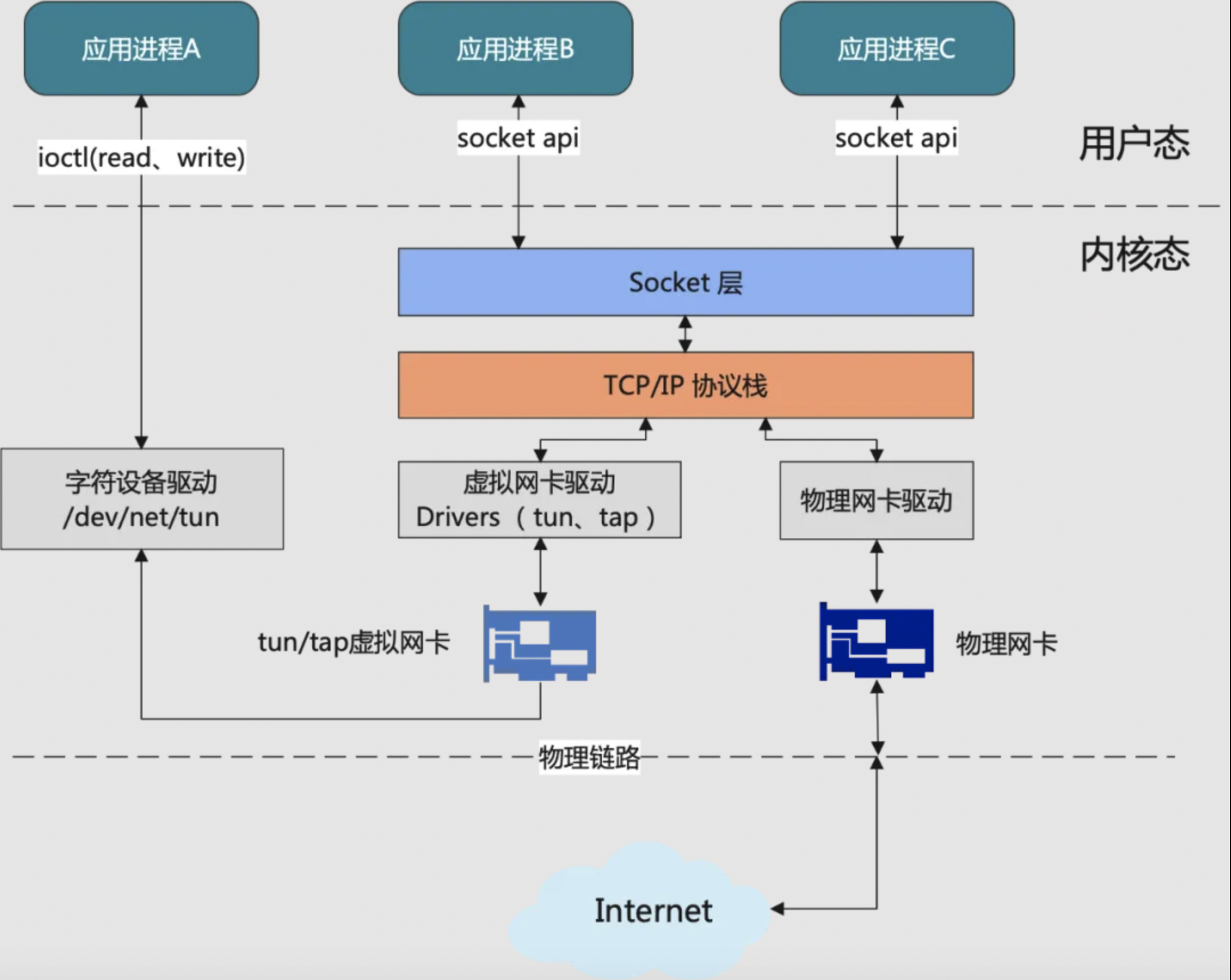

工作原理

从上图可以更直观的看出 tun/tap 设备和物理设备的区别：虽然它们的一端都是连着网络协议栈，但是物理网卡另一端连接的是物理网络，而 tun/tap 设备另一端连接的是一个应用层程序，这样协议栈发送给 tun/tap 的数据包就可以被这个应用程序读取到，此时这个应用程序可以对数据包进行一些自定义的修改(比如封装成 UDP)，然后又通过网络协议栈发送出去——其实这就是目前大多数“代理”的工作原理。

三、工作模式

tun/tap 有两种模式，tun模式与 tap模式。tun设备与tap设备工作方式完全相同，区别在于：

Tun 设备是一个三层设备，从 /dev/net/tun 字符设备上读取的是 IP 数据包，写入的也只能是 IP 数据包，因此不能进行二层操作，如发送 ARP 请求和以太网广播。
Tap 设备是二层设备，处理的是二层 MAC 层数据帧，从 /dev/net/tun 字符设备上读取的是 MAC 层数据帧，写入的也只能是 MAC 层数据帧。从这点来看， Tap 虚拟设备和真实的物理网卡的能力更接近，可以与物理网卡做 bridge。

四、应用场景

1. VPN

VPN客户端通过Tun设备读取IP数据包发送给VPN服务端，再由服务端通过公网转发数据包到对应的VPN客户端，最终写入Tun设备重新进入到客户端内核协议栈。

开源项目OpenVPN就是利用了tun/tap驱动实现的隧道封装。

2. 虚拟机 VM

通过KVM创建的多个 VM（虚拟机），以 LinuxBridge（桥接网络）互通；实际上即是通过像vnet0这样的TAP接口来接入LinuxBridge的。

五、代码演示

本文使用Go语言演示TUN设备，操作系统使用Linux。(本人博客上包含了Linux、MacOS平台的代码示例，公众号由于文档格式只展示Linux平台代码)

使用的代码库

Go语言：

github.com/songgao/water: 支持Linux和MacOS系统

golang.zx2c4.com/wireguard/tun：支持Windows系统

Java语言：

github.com/isotes/tun-io：支持Linux和MacOS系统，我并没有用过，有兴趣的可以尝试下

1. 定义虚拟网卡的IP和网络掩码

// 通过 CIDR 方式进行定义
// ip=172.10.0.101, netmask=255.255.255.0
cidr := "172.10.0.101/24"

2. 创建 TUN 设备

import "github.com/songgao/water"
// 网卡配置，指定设备类型为 TUN
// MacOS系统是无法指定 tun 设备名称的，所以这里都不指定了
tunConfig := water.Config{
  DeviceType: water.TUN,
}
dev, err := water.New(tunConfig)
if err != nil {
  log.Fatalln("create tun error", err)
}
defer func() {
  _ = dev.Close()
}()

3. 启动网卡、设置 IP、添加网段路由表

LinuxMacOS

// 设置网卡 MTU
utils.ExecCmd("/sbin/ip", "link", "set", "dev", dev.Name(), "mtu", 1500)
// 设置网卡 IP 和 网络掩码 （CIDR方式）
utils.ExecCmd("/sbin/ip", "addr", "add", cidr, "dev", dev.Name())
// 启用网卡
utils.ExecCmd("/sbin/ip", "link", "set", "dev", dev.Name(), "up")

4. 读取 Tun 网卡数据包

// 缓存区大小与 MTU 一致
buf := make([]byte, 1500)
for {
  n, err := dev.Read(buf)
  if err != nil {
    pance(err)
  }
  // IP 数据包
  data := buf[:n]
  if !waterutil.IsIPv4(data) {
    // 只处理 ipv4 数据包
    continue
  }
  // 来源IP、端口
  srcIp := waterutil.IPv4Source(data)
  srcPort := waterutil.IPv4SourcePort(data)
  // 目标IP
  destIp := waterutil.IPv4Destination(data)
  destPort := waterutil.IPv4DestinationPort(data)
  fmt.Printf("source: %s:%d, dest: %s:%d\n", srcIp.String(), srcPort, destIp.String(), destPort)

  // 如果目标IP与本地 Tun 设备的IP相同，则将数据包写回到 Tun 设备
  if srcIp.Equal(destIp) {
    _, _ = dev.Write(data)
  } else {
    // TODO 将数据通过公网发送给服务端进行转发，并将公网响应数据包写入 Tun 设备
    fmt.Println("公网转发")
  }
}

5. 效果演示

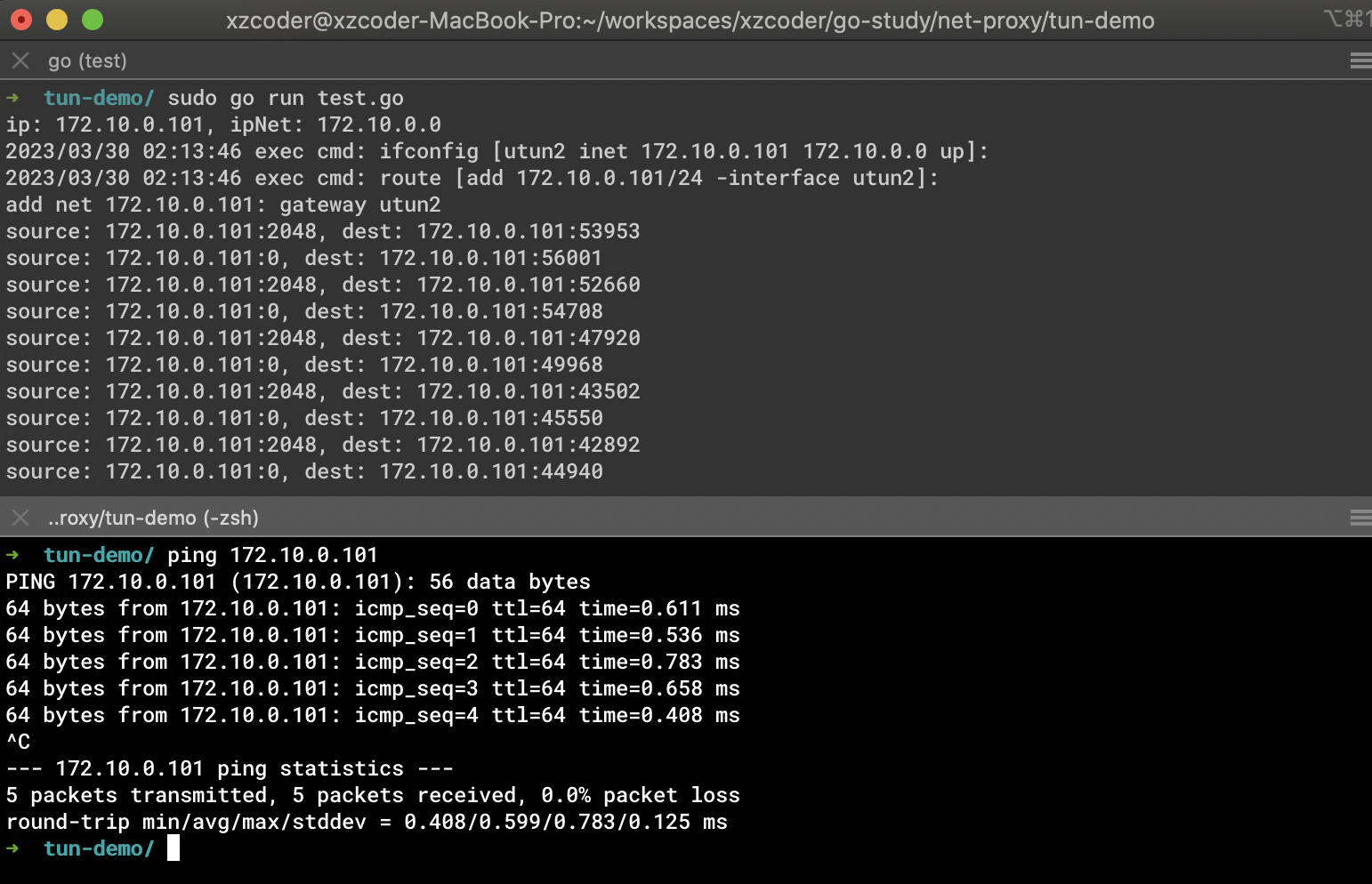

ping 本地虚拟网卡IP

由于代码中处理了目标IP与本地IP相同时，数据重新写入回Tun设备，所以可以通过本地虚拟IP ping通

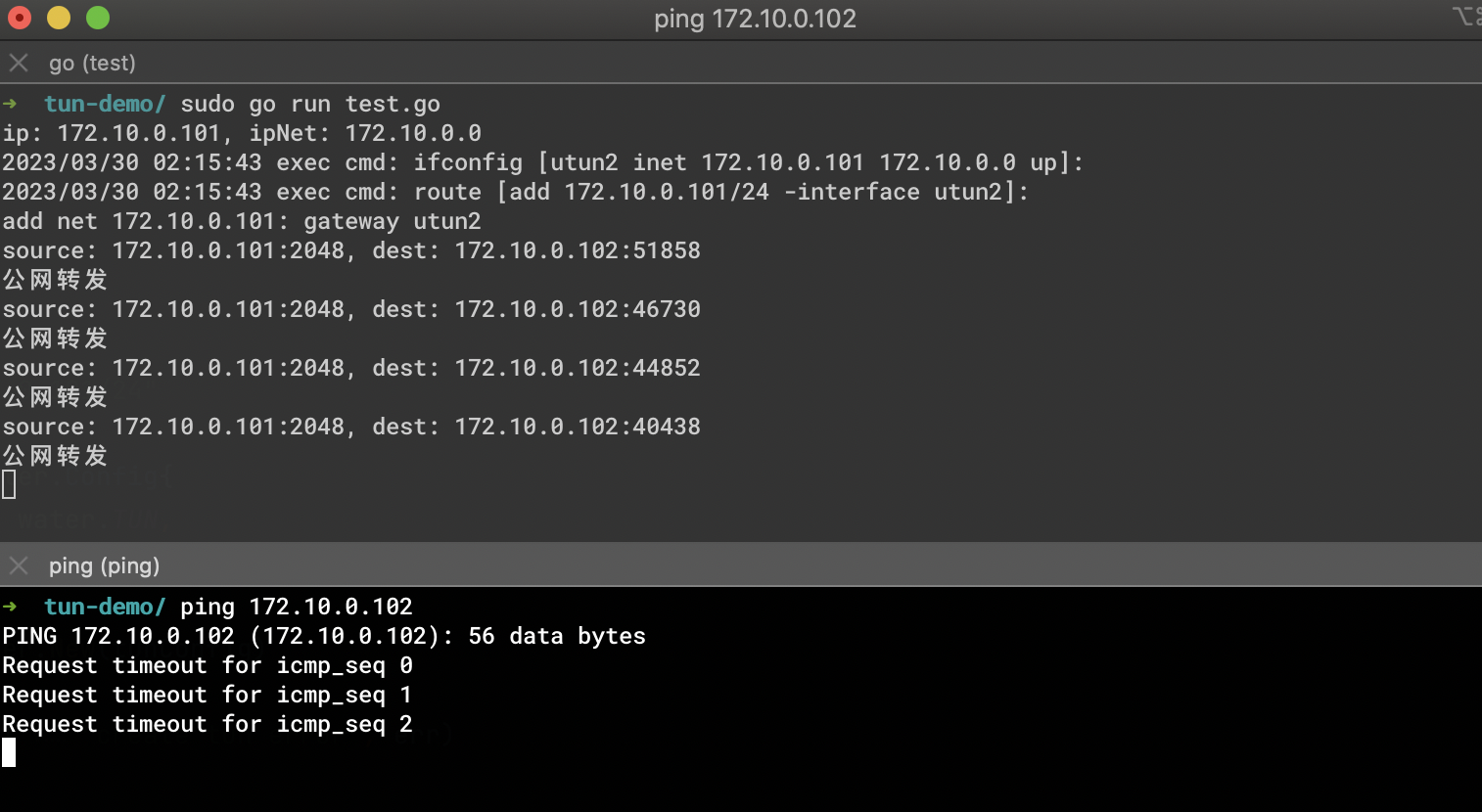

ping 相同网段其他IP

代码中未对这类数据包进行处理，所以是无法ping通的，后续「手写VPN」教程会完善这部分逻辑

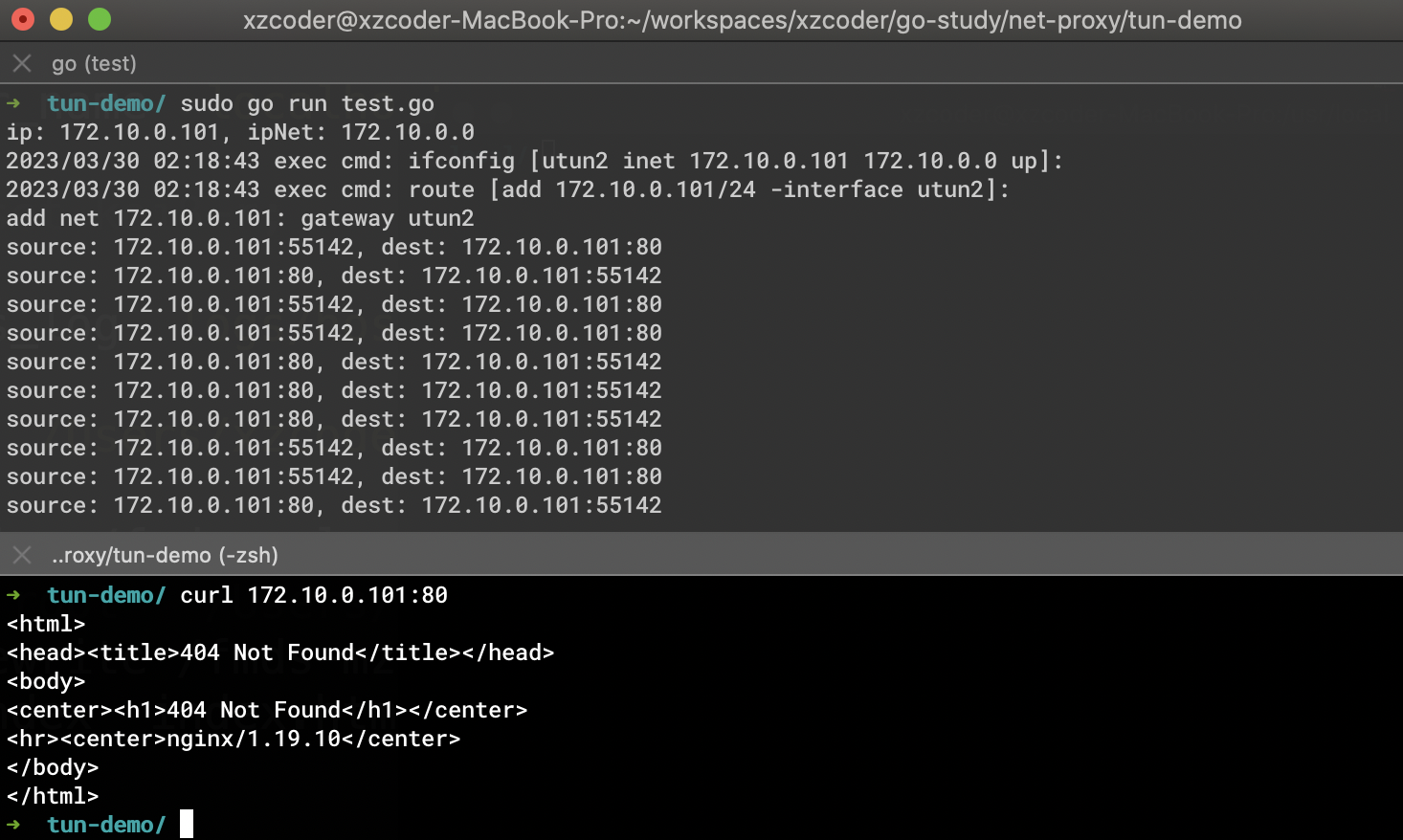

通过本地虚拟网卡IP访问Nginx服务

六、总结

本文介绍了虚拟网络设备TUN/TAP的作用，并代码演示TUN设备的使用，下篇文章会基于本文以及前面的内容开发一个「简易VPN」程序。
